Axial Flux Motor je zračno hlajen motor z aksialnim pretokom, zasnovan posebej za industrijske aplikacije, ki zahtevajo izjemno visoko neprekinjeno gostoto moči v kompaktnem in zelo zanesljivem paketu. V primerjavi s tradicionalnimi motorji z radialnim pretokom nudi motor z aksialnim pretokom znatno *večjo učinkovitost, zmanjšuje izgube energije in optimizira celotno delovanje sistema. Njegova topologija aksialnega pretoka omogoča veliko manjšo in lažjo zasnovo brez žrtvovanja izhodne moči, zaradi česar je idealna izbira za aplikacije, kjer je prostor omejen. Axial Flux Motor, izdelan za industrijsko uporabo, je zasnovan za vzdržljivost, z dolgo življenjsko dobo delovanja in robustno konstrukcijo z visoko zaščito pred vdorom, ki zagotavlja zanesljivo delovanje tudi v težkih okoljih.
*Razred IE5 – Ultra-premium učinkovitost
>96%
UČINKOVITOST
V primerjavi z vodilnimi <93 %
83%
MANJŠI in LAŽJI
V primerjavi z vodilnimi >300 kg
9–20
MESECEV
Povračilo naložbe

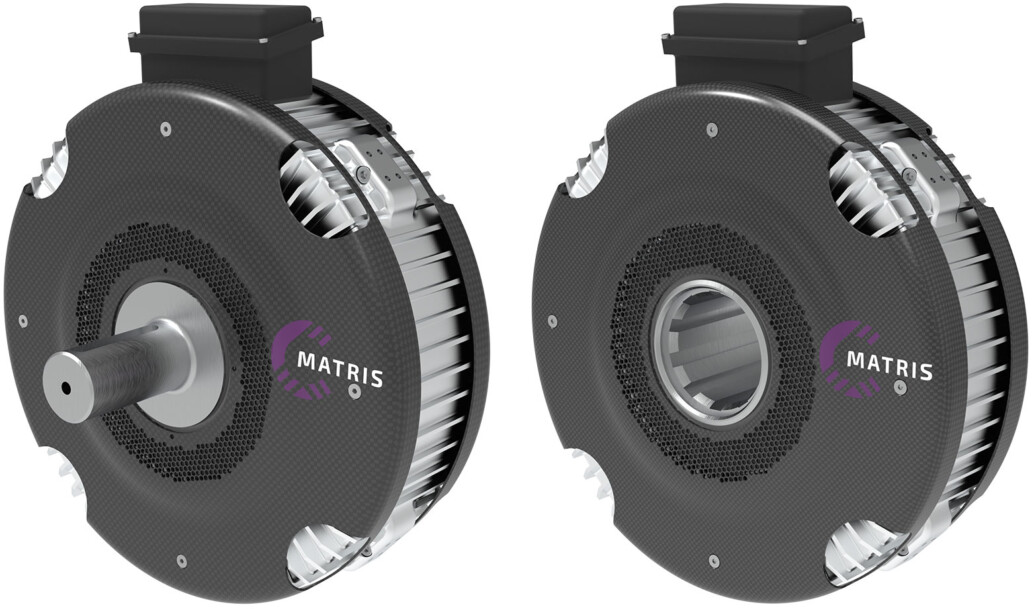

Možna polna in votla gred

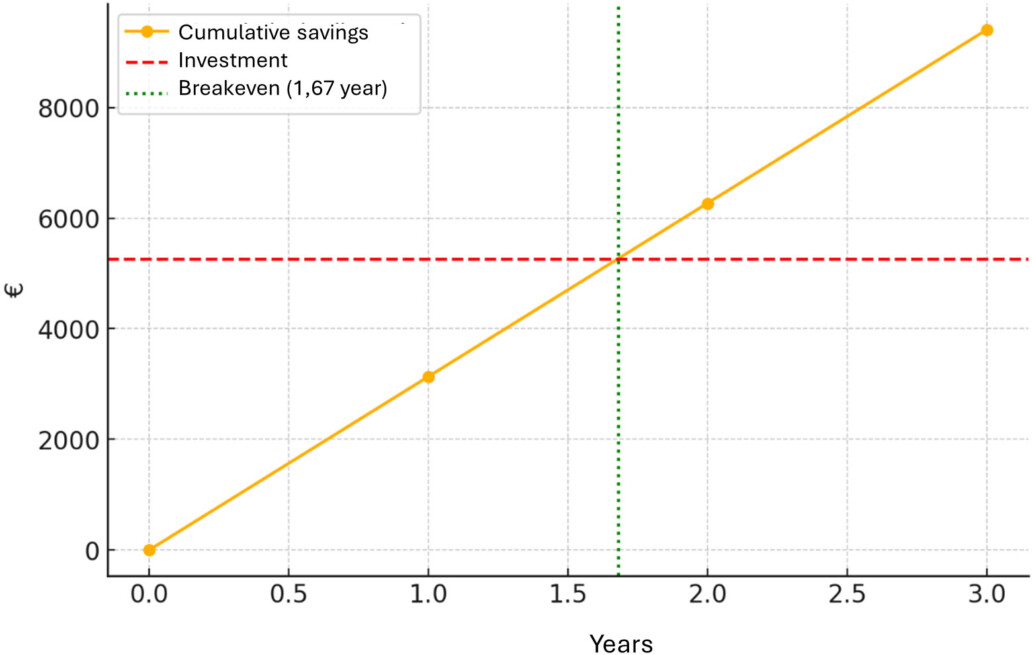

Prelom v 1,67 letu za povračilo naložbe [OEM]
Zložljiva zasnova za izboljšano izhodno moč
Naši motorji z aksialnim magnetnim pretokom imajo zasnovo, ki jo je mogoče zložiti, kar omogoča zlaganje več motorjev skupaj za znatno povečanje izhodne moči. Ta modularni pristop zagotavlja prilagodljivost za prilagajanje zmogljivosti motorja za izpolnjevanje posebnih zahtev uporabe. S kombiniranjem več sklopov motorjev lahko dosežete večjo gostoto moči, hkrati pa ohranite enako kompaktno obliko.

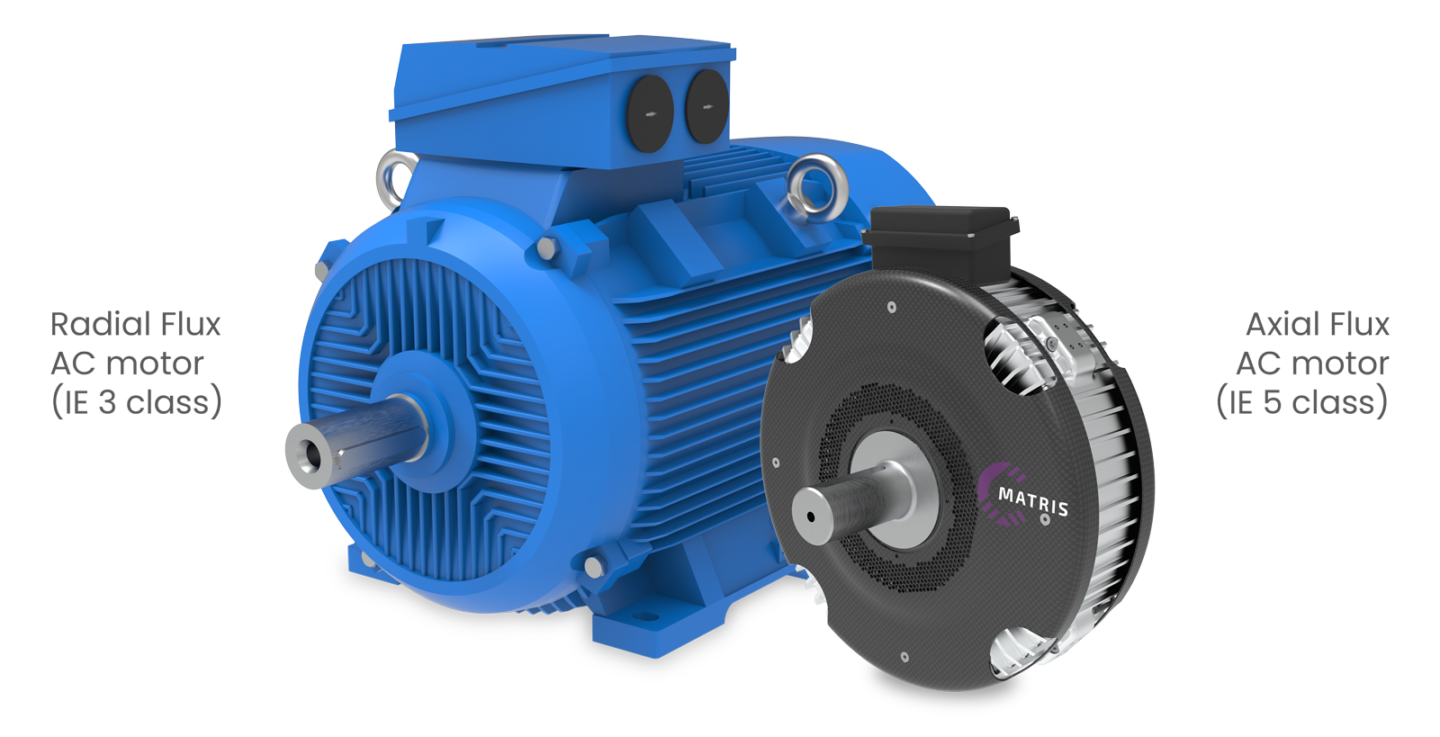

AC motor z aksialnim pretokom v primerjavi z AC motorjem z radialnim pretokom
Zakaj je izmenični motor z aksialnim pretokom (razred IE5) boljša izbira kot izmenični motor z radialnim pretokom (razred IE3)
Elektromotorji v tovarnah porabijo okoli 70 % celotne električne energije, porabljene v industriji. V svetovnem merilu električni motorji v industriji predstavljajo okoli 30 % svetovne porabe električne energije. To vključuje motorje, ki se uporabljajo za pogon črpalk, ventilatorjev, kompresorjev, tekočih trakov in drugih industrijskih aplikacij. Zato veliko pozornosti namenjamo energetski učinkovitosti elektromotorjev in optimizaciji njihovih pogonov (npr. s frekvenčnimi pretvorniki), ki lahko pomembno prispevajo k zmanjšanju porabe energije.
Najpogostejši motorji v industriji so danes običajni asinhroni elektromotorji, ki porabijo približno 7–10 % električne energije, ki jo porabijo. Motorji z aksialnim pretokom bodo v prihodnosti pomembna alternativa običajnim asinhronim motorjem, zlasti v aplikacijah, kjer sta prednost visoka gostota moči in energetska učinkovitost.
Naš motor z aksialnim pretokom ima električni izkoristek v območju optimalne hitrosti 95–98 %, kar je do 10 % bolj učinkovito kot običajni AC motor. Zaradi visokega navora pri različnih vrtljajih ni potrebe po jermenskem prenosu, kar poveča učinkovitost do 30 %. Poleg tega je cca. 83 % manjši in lažji v primerjavi z radialnim motorjem s 37 kW, kar omogoča vgradnjo v procesno opremo, kjer sta prostor in/ali teža omejena.
Axial Flux Motor je zasnovan kot nova namestitev ali uporaba OEM in naknadna vgradnja, kjer se naložba povrne v 9–20 mesecih, odvisno od aplikacije.
Električni motorji v tovarnah porabijo približno 70 % celotne električne energije, porabljene v industriji.
Primerjava

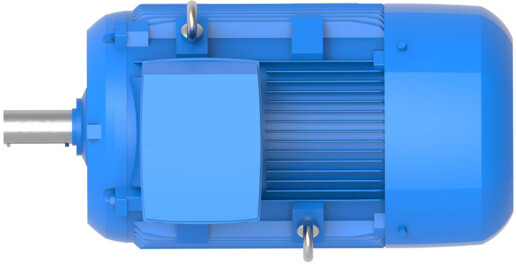

Električni motor z radialnim pretokom (IE 3 razred)
Moč: 37 kW
Teža: pribl. 300 kg
Energ. učinkovitost: 88–93 %
Moč: 37 kW
Teža: pribl. 300 kg
Energ. učinkovitost: 88–93 %
Moč: 37 kW
Teža: pribl. 300 kg
Energ. učinkovitost: 88–93 %
Električni motor z aksialnim pretokom (IE 5 razred)
Moč: 37 kW
Teža: pribl. 50 kg
Energ. učinkovitost: 95–98 %

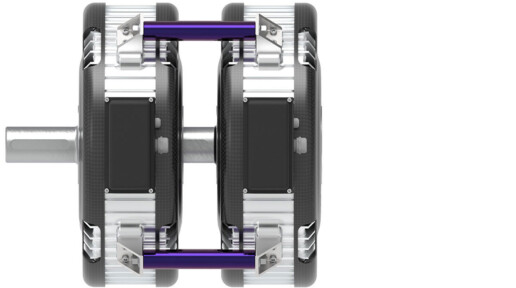

Moč: 2 x 37 kW ≈ 75 kW
Teža: pribl. 100 kg
Energ. učinkovitost: 95–98 %

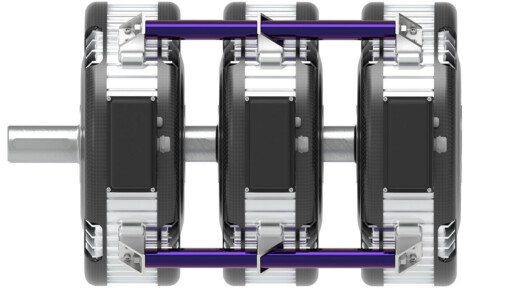

Moč: 3 x 37 kW ≈ 110 kW
Teža: pribl. 150 kg
Energ. učinkovitost: 95–98 %
Montažni položaji motorja
Montaža na nogo – B3
Montaža na prirobnico – B5, B14
Montaža na nogo in prirobnico – B34, B35
Ključne prednosti
Visoka učinkovitost
Motorji z aksialnim pretokom lahko dosežejo učinkovitost več kot 95 % do 98 % – IE5 Ultra-premium učinkovitost. To je pomembno za aplikacije, kjer je treba čim več energije pretvoriti v koristno delo.
Kompaktnost in visoka gostota moči
Motorji z aksialnim pretokom so lahko zelo kompaktni, kar jim omogoča, da razvijejo veliko količino moči v manjšem prostoru. To je zelo uporabno za aplikacije, kjer je prostor omejen, na primer v strojništvu in avtomobilski industriji.
Visoko razmerje navor/masa in navor/prostor
Motorji z aksialnim pretokom imajo visoko razmerje navor/masa in navor/prostor, kar pomeni, da lahko razvijejo enako količino navora kot radialni motorji pri manjši velikosti.
Modularnost in redundanca
Motorje z aksialnim pretokom je mogoče kombinirati v več plasteh, kar omogoča modularnost in redundanco. To pomeni, da lahko posamezni deli delujejo neodvisno, kar zagotavlja, da celoten sistem deluje tudi v primeru okvare enega dela.
Nizke izgube in visoka vzdržljivost
Motorji z aksialnim pretokom imajo majhne izgube zaradi svoje geometrije in minimalnega trenja, kar prispeva k njihovi visoki učinkovitosti in vzdržljivosti.
Zmanjšanje logističnih stroškov in emisij CO₂ na celotni dostavni poti
Motorji z aksialnim pretokom so 5-krat lažji po teži v primerjavi z običajnimi asinhronimi motorji in do 35-krat manjši po prostornini za enako izhodno moč, kar predstavlja konkretne transportne prihranke v vseh pogledih.
Specifikacije motorja z aksialnim pretokom*
| SPECIFIKACIJA | VREDNOST |
OSNOVNE MERE |
|
| Montažni premer | 450 mm |
| Dolžina | 180 mm |
| Teža | 52.4 kg |
ZMOGLJIVOST |
|
| Razpon hitrosti | 0–3000 RPM |
| Nazivna moč (S1) | 37 kW |
| Nazivni navor | 180 Nm |
| Izolacija | Toplotni razred H |
| Najvišja učinkovitosty | 98.2 % |
| Hlajenje | Samoprezračevalni (IC 411) |
| Št. polov | 5 |
| Senzor položaja | Vgrajen kodirnik RM44 |
| Zaščita pred vdorom | IP 65 |
Vse specifikacije se lahko spremenijo brez predhodnega obvestila. Različica: 1.0
Predstavljeni podatki temeljijo na močnem testiranju motorja in so odvisni od konfiguracije motorja, pogonskih ciklov, toplotnih pogojev in zmogljivosti krmilnika. Če želite izvedeti več, kontaktirajte našo ekipo za podporo na info@matris.eu.
*Tu predstavljeni podatki veljajo za elektromotor 37 kW, kar ne omejuje naše ponudbe. Za posebne potrebe po aplikaciji nas kontaktirajte na info@matris.eu.
